تشرح هذه المقارنة الاختلافات الرئيسية بين هذين التصميمين للبرشام يوفر اعتبارات عملية للمصنعين الذين يعملون في مجال الكهرباء، المكونات الإلكترونية والسيارات والميكانيكية والدقيقة.
توفر المسامير اتصالًا ميكانيكيًا دائمًا عن طريق تشويه جزء من أداة التثبيت بعد أن يمر عبر المكونات التي تم ضمها. يتم اختيار النحاس بشكل متكرر للتطبيقات حيث الموصلية، ومقاومة التآكل، وتشكيل موثوق الخصائص مهمة.
الفرق الرئيسي بين التصميمات المجوفة والصلبة هو بناء الساق. تحتوي الساق المجوفة أو الأنبوبية على فتحة داخلية أو قسم مادة مخفض، بينما يستخدم البرشام الصلب ساقًا مملوءًا بالكامل. يؤثر هذا الاختلاف على كيفية يتم تشكيل السحابة أثناء التجميع.
بالنسبة للمهندسين وفرق الشراء، لا يتم تحديد الخيار الأفضل ببساطة سواء كان التصميم مجوفًا أو صلبًا. الاختيار الصحيح يعتمد على المفصل، معدات التثبيت ومتطلبات التحميل وأبعاد المكونات وظروف الإنتاج.

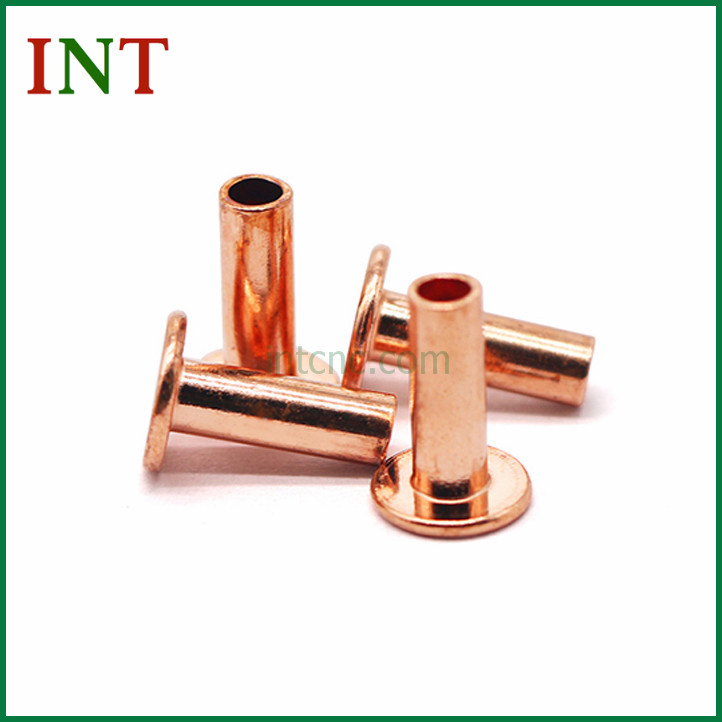

يحتوي البرشام المجوف على تجويف داخل جزء أو كل ساقه. اعتمادا على تصميم محدد، يمكن توسيع النهاية أو تجعيدها أو تشكيلها بطريقة أخرى أثناء التثبيت. وهذا يجعل التصميم مفيدًا للتجمعات التي تتطلب تشوهًا متحكمًا فيه.
التكوينات شبه الأنبوبية والأنبوبية متوفرة بأبعاد ورؤوس مختلفة الأنماط. يمكن تصنيعها للتطبيقات التي تكون فيها الهندسة مدمجة وقابلة للتكرار التجميع مهم.

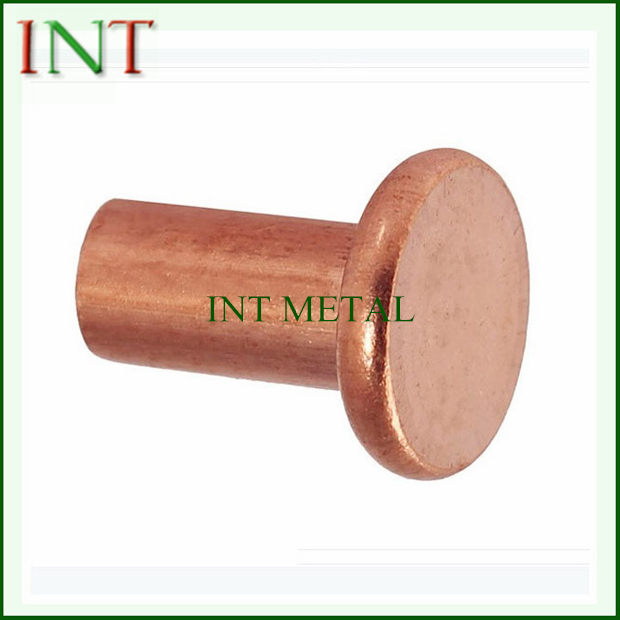

برشام صلب له ساق معدنية مستمرة. أثناء التثبيت، تكون النهاية المكشوفة مشوه باستخدام معدات التثبيت المناسبة لإنشاء الرأس الثاني وتأمين المفصل.
يوفر البناء الصلب جسمًا كبيرًا للتثبيت الميكانيكي جعل هذا النوع من البرشام حلاً راسخًا للتجمعات الهيكلية والصناعية.
| ميزة | تصميم مجوف | تصميم متين |
|---|---|---|
| بناء شانك | جوفاء جزئيا أو أنبوبي | صلبة بالكامل |
| طريقة التشكيل | يمكن توسيع النهاية أو تجعيدها أو ضغطها | يتم تشويه الساق المكشوفة ميكانيكيًا |
| استخدام المواد | يمكن استخدام مواد أقل لأبعاد معينة | يتطلب ساقًا صلبة |
| متطلبات القوة النموذجية | مناسبة للعديد من تطبيقات التثبيت الدقيقة | مناسب تمامًا للمفاصل الميكانيكية القوية |
| التطبيقات المشتركة | المكونات الكهربائية والإلكترونية والإضاءة والسيارات والمكونات الدقيقة | التركيبات الهيكلية والميكانيكية والصناعية |
| أنماط الرأس المتاحة | تصميمات دائرية وشبه دائرية ومسطحة وغاطسة ومخصصة | تصميمات مستديرة ومسطحة وغاطسة ومخصصة |
| التخصيص | يمكن تخصيص الأبعاد والمواد والرأس والهندسة | يمكن تخصيص الأبعاد والمواد وتكوين الرأس |
هذه الخصائص هي إرشادات عامة وليست قواعد أداء مطلقة. تعتمد قوة وموثوقية المفصل الفعلية على درجة المادة والأبعاد والتركيب المعلمات والتصميم المشترك وشروط الخدمة.
غالبًا ما يتم أخذ التصميمات المجوفة بعين الاعتبار للمكونات التي تتطلب تشوهًا يمكن التحكم فيه أثناء التجميع. عند تصنيعها من النحاس أو سبائك النحاس، فإنها يمكن أن توفر أيضًا خصائص كهربائية ومادية مفيدة لتطبيقات محددة.
تشمل مجالات التطبيق النموذجية ما يلي:
في التجميعات الكهربائية، يمكن للنحاس أن يؤدي وظائف ميكانيكية وموصلة. ومع ذلك، يجب أن يعتمد الاختيار النهائي على الحمل الكهربائي والاتصال التكوين والظروف البيئية وعمر الخدمة المطلوب للمكون.
بالنسبة للتطبيقات التي تتطلب أبعادًا محددة أو خصائص التشكيل، يجب على الشركات المصنعة يمكن النظر فيهاحلول برشام النحاس المخصصةعلى أساس الرسومات ومتطلبات التجميع.
يتم اختيار المسامير الصلبة بشكل عام للتجمعات التي تتطلب ميكانيكية كبيرة مطلوب الاتصال. توفر ساقها المستمرة مادة يمكن أن تكون بلاستيكية مشوهة لتشكيل مفصل آمن.
توجد عادة في الأجزاء الهيكلية والمعدات الصناعية والنقل المكونات والأجهزة الميكانيكية والتجمعات الأخرى حيث موثوقية التثبيت هو أحد الاعتبارات الرئيسية.
يعتمد نمط وأبعاد الرأس المناسبة على هندسة المفصل وتركيبه عملية. كما توفر INT METALالمسامير الصلبة للتطبيقات الصناعيةمع المواصفات المخصصة المتاحة لمشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي.
لا يعتمد أداء البرشام على شكله الهندسي فحسب، بل أيضًا على الشكل المحدد مادة. قد تتطلب التطبيقات المختلفة توازنًا في الموصلية والقوة مقاومة التآكل، والوزن، وقابلية التشغيل الآلي، وأداء التشكيل.
| مادة | الخصائص النموذجية | التطبيقات المحتملة |
|---|---|---|
| نحاس | الموصلية الكهربائية العالية ومقاومة جيدة للتآكل | المكونات الكهربائية والإلكترونية |
| النحاس | قابلية تصنيع جيدة وخواص ميكانيكية وكهربائية متوازنة | الأجهزة الدقيقة والمكونات الكهربائية |
| فُولاَذ | قوة ميكانيكية عالية | التطبيقات الميكانيكية والهيكلية |
| الألومنيوم | كثافة منخفضة ومقاومة جيدة للتآكل | مكونات خفيفة الوزن |
اعتمادا على التطبيق، قد تشمل المعالجات السطحية المتاحة النيكل، طلاء الزنك والكروم والبرونز والقصدير والفضة، وكذلك الأكسدة وغيرها التشطيبات المحددة.
يجب اختيار المعالجة السطحية وفقًا لبيئة التشغيل، المتطلبات الكهربائية، والتعرض للتآكل، والمظهر، والتوافق مع المواد التي يتم ضمها.
يجب أن يبدأ الاختيار بين التصميمين بمتطلبات الانتهاء التجميع بدلاً من التثبيت وحده. العوامل التالية مهمة بشكل خاص.
ضع في اعتبارك الشد والقص والاهتزاز والأحمال الميكانيكية الأخرى التي يتحملها المفصل سوف تجربة. قد يكون البناء الصلب مناسبًا عند وجود ميكانيكي كبير مطلوب الاتصال.
تحقق مما إذا كان خط الإنتاج يستخدم الضغط، العقص، التثبيت الآلي، أو طريقة تجميع أخرى يجب أن تكون هندسة التثبيت متوافقة مع المعدات المختارة.
للمكونات الموصلة، والتوصيل المادي وتصميم الانتهاء يجب تقييم الاتصال معًا. ويمكن النظر في سبائك النحاس والنحاس حيث يكون الأداء الكهربائي جزءًا من متطلبات التطبيق.
قطر البرشام، طول الساق، أبعاد الرأس، سمك الجدار، وهندسة التشكيل كلها تؤثر على التثبيت والأداء المشترك النهائي.
درجة الحرارة والرطوبة والاهتزاز والتعرض للتآكل والاتصال بالمعادن الأخرى ينبغي النظر فيها قبل الانتهاء من المواد والمعالجة السطحية.
تأسست شركة Dongguan INT Metal Tech Co., Ltd. في عام 2012 في دونغقوان، الصين. الشركة متخصصة في المواد الإلكترونية والمكونات الدقيقة ل الصناعات الكهربائية والسيارات والنقل بالسكك الحديدية والفضاء وغيرها من الصناعات التحويلية.
وتشمل مجموعة منتجاتها الاتصالات الكهربائية، والمسامير الدقيقة، والمعادن الثمينة شرائط مكسوة، وشرائط سبائك النحاس، وموصلات دقيقة، وإكسسوارات القالب، وCNC أجزاء تشكيله. وتقدم الشركة أكثر من 5000 مواصفات ونماذج عبر فئات منتجاتها.
بالنسبة لتطبيقات المسامير، تعمل شركة INT METAL مع النحاس والنحاس والفولاذ والألمنيوم و مواد محددة أخرى. تتضمن تكوينات المنتج رأسًا مستديرًا، ورأسًا شبه دائري، تصميمات ذات رأس مسطح، ورأس غاطس، وشبه مجوف، وصلبة، وأنبوبي، ومتدرجة، ومخصصة.
يمكن تطوير الأبعاد وفقًا لرسومات العملاء ومتطلبات المشروع، دعم كل من إنتاج OEM وتصنيع التصميم الشخصي. وهذا يسمح للهندسة برشام، والمواد، المعالجة السطحية، وتشكيل الخصائص التي تتناسب مع العميل عملية التجميع.
تعمل شركة INT METAL وفقًا لأنظمة الإدارة ISO9001 وISO14001 مع المنتجات الامتثال للمتطلبات البيئية بما في ذلك RoHS و REACH. تغطي قدراتها التصنيعية الختم، والتصنيع باستخدام الحاسب الآلي، ومعالجة الشريط، الكسوة، وإنتاج المكونات الدقيقة.
تعلم المزيد عنINT المسامير المعدنية الدقيقةأو اتصل بالشركة المصنعة لمناقشة اختيار المواد والأبعاد والرسومات، ومتطلبات الإنتاج المخصصة.
والفرق الأساسي هو بناء عرقوب. تصميم مجوف أو أنبوبي تحتوي على فتحة داخلية أو قسم من المواد المخفضة، في حين تحتوي على برشام صلب لديه ساق معدنية مستمرة. وهذا يؤثر على عملية التشكيل ومناسبة التطبيقات.
يمكن أخذ التصميم المجوف بعين الاعتبار عند التحكم في التشوه، والهندسة المدمجة، أو متطلبات التجميع المحددة مهمة. يتم استخدامه عادة في مختارة تطبيقات المكونات الكهربائية والإلكترونية والإضاءة والسيارات والدقة.
يمكن أن يكون النحاس مناسبًا للمكونات الكهربائية بسبب كهربيته العالية الموصلية. ومع ذلك، ينبغي تقييم التصميم المشترك الكامل على أساس الحمل الحالي، مقاومة التلامس، المتطلبات الميكانيكية، درجة الحرارة، و بيئة التشغيل.
ليس بالضرورة في كل تطبيق. ساق صلبة توفر كمية كبيرة من المواد للتشوه الميكانيكي، ولكن الأداء المشترك الفعلي يعتمد على ذلك مادة البرشام والأبعاد وعملية التثبيت والتصميم المشترك والخدمة الظروف.
نعم. تدعم INT METAL مشاريع تصنيع المعدات الأصلية وتصنيع التصميم الشخصي ويمكنها تطوير المسامير وفقًا لذلك رسومات العملاء ومواصفاتهم، بما في ذلك المواد والأبعاد ونمط الرأس، المعالجة السطحية، ومتطلبات التصميم الأخرى.
تشمل الخيارات الشائعة النحاس والنحاس والصلب والألمنيوم. المادة الأكثر ملاءمة يعتمد على الخواص الميكانيكية المطلوبة، الموصلية، مقاومة التآكل، الوزن وخصائص التشكيل وبيئة التطبيق.
تم تصميم المسامير المجوفة والصلبة لمتطلبات التثبيت المختلفة. يمكن أن يكون الأول مفيدًا للتجمعات الدقيقة المحددة حيث يتم التحكم فيها يعد التشكيل والبناء المدمج أمرًا مهمًا، في حين أن التصميمات الصلبة غالبًا ما تكون كذلك تعتبر للاتصالات الميكانيكية القوية.
بالنسبة للمكونات الكهربائية والإلكترونية والسيارات والصناعية، القرار النهائي يجب أن تأخذ في الاعتبار المواد والأبعاد ومعدات التثبيت والأحمال الميكانيكية، الأداء الكهربائي، والظروف البيئية معا.
بفضل خبرتها في المكونات الدقيقة والمواد الإلكترونية، توفر INT METAL حلول برشام قياسية ومخصصة للمصنعين الذين يقومون بتطوير المكونات للتطبيقات الصناعية الصعبة.
