نقل المسامير الاتصالهي مكونات اتصال كهربائية دقيقة مصممة للمساعدة في التحكم في الطاقة الكهربائية وتبديلها في الأجهزة مثل الموصلات وقواطع الدائرة والمبتدئين وأجهزة التحكم في درجة الحرارة والمفاتيح والمرحلات. مع أكثر من 12 عامًا من الخبرة في التصنيع،إنتتقوم بتطوير مسامير تلامس متحركة مخصصة باستخدام مواد تلامس قائمة على الفضة ومواد أساسية من النحاس أو النحاس والنيكل لتطبيقات OEM وODM المطلوبة.

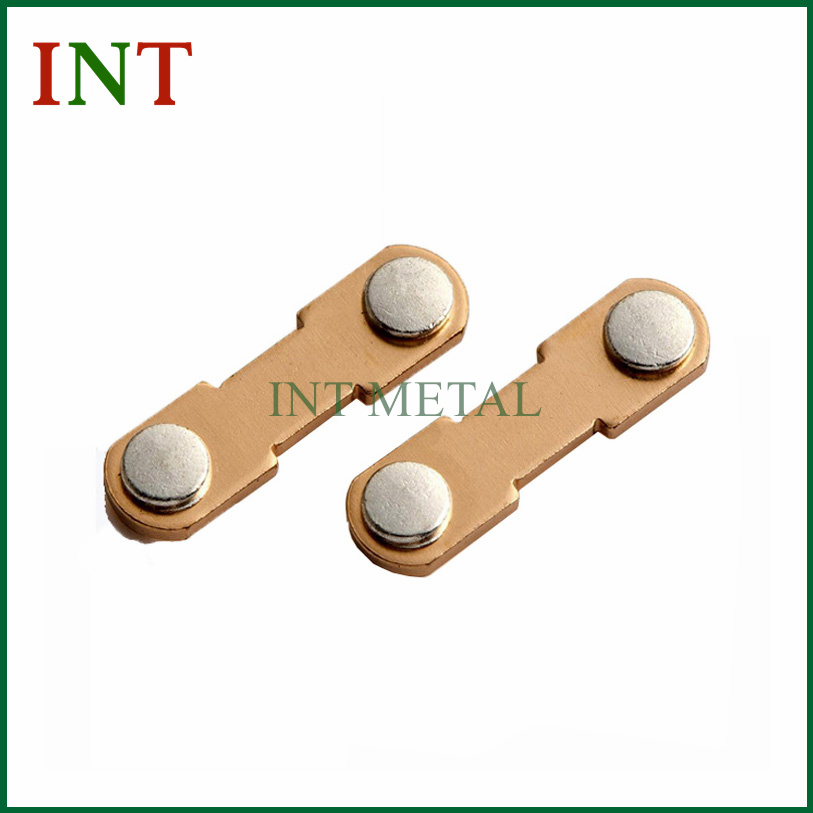

مسامير التلامس المتحركة عبارة عن مكونات اتصال كهربائية متخصصة مثبتة على الأجزاء الموصلة المتحركة لآليات التبديل. أثناء التشغيل، يقترب الاتصال المتحرك أو ينفصل عن الاتصال الثابت لإنشاء أو قطع الدائرة الكهربائية.
هذه الحركة تجعل سطح التلامس مهمًا بشكل خاص. يمكن لكل دورة تبديل أن تولد انحناءًا كهربائيًا وتأثيرًا ميكانيكيًا واحتكاكًا وحرارة. لذلك يحتاج برشام التلامس المصمم بشكل صحيح إلى توفير واجهة كهربائية مستقرة مع الحفاظ على السلامة الميكانيكية طوال التشغيل المتكرر.
في التطبيقات العملية، يمكن لمسامير التلامس المتحركة التحكم بشكل مباشر أو غير مباشر في الطاقة الكهربائية من خلال آليات التبديل. وهي ذات صلة بشكل خاص بالمعدات الكهربائية ذات التيار الصغير والمتوسط حيث يلزم التبديل الموثوق وأبعاد المكونات المدمجة.
يعد اختيار المواد أحد أهم العوامل عند تصميم مسامير التلامس المتحركة. يجب أن يوازن وجه التلامس بين التوصيل الكهربائي، ومقاومة التآكل الكهربائي، ومقاومة اللحام، والسلوك الحراري، والتوافق مع بيئة التشغيل.
وفقًا لمعلومات منتج INT المتاحة، تشتمل مواد الوجه الملامسة شائعة الاستخدام على Ag وAgNi وAgCdO وAgSnO2، AgSnO2في2O3و AgZnO. يتم استخدام النحاس والنيكل والنحاس كمواد أساسية شائعة.
| فئة المواد | مادة نموذجية | الاعتبار الأساسي |
|---|---|---|
| فضي | حج | الموصلية الكهربائية وأداء الاتصال |
| النيكل الفضي | اجني | الأداء الكهربائي والحراري مع مقاومة جيدة للقوس |
| أكسيد الكادميوم الفضي | AgCdO | مقاومة التآكل الكهربائي واللحام الانصهار |
| أكسيد القصدير الفضي | AgSnO2 | مناسبة لتطبيقات التبديل الصعبة |
| المواد الأساسية | النحاس / CuNi | الدعم الميكانيكي والاتصال الموصل |
يجب اختيار المادة الصحيحة وفقًا للمستوى الحالي وتردد التبديل والجهد وخصائص الحمل والظروف الحرارية والمتطلبات الميكانيكية وعمر الخدمة المتوقع للجهاز الكهربائي النهائي.
الهيكل المدمج للمسامير الملامسة المتحركة يجعلها مناسبة لمجموعة واسعة من مكونات التبديل الكهربائية. وهي ترتبط بشكل رئيسي بالتطبيقات ذات التيار الصغير والمتوسط.
بالنسبة للمهندسين وفرق المشتريات، يجب دائمًا النظر في التطبيق جنبًا إلى جنب مع الحمل الكهربائي والحركة الميكانيكية. قد لا يكون برشام التلامس الذي يعمل بشكل جيد في أحد أجهزة التبديل مناسبًا لتصميم آخر دون تعديل المادة أو الأبعاد.
تعد دقة الأبعاد أمرًا بالغ الأهمية لأن البرشام يجب أن يتناسب مع مجموعة الاتصال المتحركة بشكل صحيح. توفر INT أبعادًا مخصصة، بمواصفات تمثيلية تغطي أقطار الرأس من حوالي 2.5 مم إلى 8 مم.
| المعلمة | النطاق التمثيلي | التسامح النموذجي |
|---|---|---|
| قطر الرأس | 2.5-8 ملم | ± 0.10 ملم |
| سمك الرأس | تقريبا. 0.6-2.0 ملم | ± 0.05 ملم |
| سمك طبقة الاتصال | تقريبا. 0.3-0.7 ملم | ± 0.05 ملم |
| قطر عرقوب | تقريبا. 1.2-4 ملم | ± 0.05 ملم |
| طول عرقوب | تقريبا. 1-4 ملم | ± 0.15 ملم |
وينبغي التعامل مع هذه القيم على أنها حدود تصميم تمثيلية وليست حدود تصميم عالمية. بالنسبة لمشاريع الإنتاج، يجب على المشترين تقديم الرسومات والعينات والوثائق الفنية والمتطلبات الكهربائية وشروط التجميع حتى يتمكن المورد من تأكيد المواصفات المناسبة.
يتطلب تصنيع المسامير الملامسة للكهرباء تشكيلًا متحكمًا واختيار المواد وإدارة الأبعاد والفحص. نظرًا لأن المكون صغير، فإن الانحرافات البسيطة في الأبعاد يمكن أن تؤثر على محاذاة التجميع وأداء الاتصال.
يركز سير عمل التصنيع الاحترافي بشكل عام على المجالات التالية:
بالنسبة لتصنيع المكونات الكهربائية بكميات كبيرة، فإن الإنتاج المتسق لا يقل أهمية عن المواصفات الاسمية. تساعد الأبعاد الثابتة وأداء المواد القابل للتكرار على تقليل تباين التجميع ودعم جودة المنتج التي يمكن التنبؤ بها.
يجب أن يبدأ اختيار برشام الاتصال المتحرك المناسب بظروف التشغيل الفعلية بدلاً من مجرد اختيار الحجم القياسي. يمكن لفرق المشتريات استخدام القائمة المرجعية التالية:
إن العمل مع شركة مصنعة قادرة على إنتاج OEM وODM يمكن أن يبسط هذه العملية. تنص INT على أنها تستطيع تصنيع الأجزاء وفقًا لرسومات العميل أو المستندات الفنية ويمكنها التوصية بالمواد المناسبة وفقًا لمتطلبات التطبيق.
عند تحديد مصادر مسامير الاتصال المتحركة من الشركة المصنعة في الصين أو مورد الاتصال الكهربائي، يجب على المشترين النظر إلى ما هو أبعد من سعر الوحدة. تعتمد الموثوقية على المدى الطويل على الدعم الهندسي واتساق المواد والتحكم في الأبعاد والتوثيق والتعبئة والقدرة على التسليم.
تشير INT إلى أكثر من 12 عامًا من الخبرة في تصنيع برشام التلامس وشهادة ISO9001. تشير معلومات المنتج أيضًا إلى دعم مشاريع OEM وODM، والأبعاد المخصصة، وطلبات العينات، وخيارات التسليم عن طريق الجو أو البريد السريع أو البحر.
بالنسبة للمشتريات الدولية، تعتبر التعبئة والتغليف مهمة أيضًا لأن مسامير التلامس المتحركة عبارة عن مكونات دقيقة صغيرة. يصف INT كميات التعبئة والتغليف التي تتراوح ما بين 500 إلى 5000 قطعة تقريبًا في أكياس بلاستيكية صغيرة أو أكياس بلاستيكية مفرغة من الهواء، تليها صناديق كرتونية فردية وعبوات خارجية من الورق المقوى الصلب.
بالنسبة للمشترين الذين يقومون بمقارنة الشركات المصنعة، يجب أن يكون المورد الموثوق به قادرًا على توفير ما يلي:
وهي تستخدم بشكل رئيسي في معدات التبديل الكهربائية مثل الموصلات، وقواطع الدائرة، والمبتدئين، وأجهزة التحكم في درجة الحرارة، والمفاتيح، والمرحلات، وخاصة في تطبيقات التيار الصغيرة والمتوسطة.
تشمل مواد الاتصال الشائعة Ag وAgNi وAgCdO وAgSnO2، AgSnO2في2O3و AgZnO. تشمل المواد الأساسية الشائعة النحاس والنيكل والنحاس. يعتمد الاختيار الأفضل على المتطلبات الكهربائية والميكانيكية للتطبيق.
نعم. يمكن تخصيص الأبعاد وفقًا لرسومات العميل أو العينات أو المستندات الفنية. يمكن أن يغطي التخصيص أبعادًا مهمة مثل قطر الرأس وسمك الرأس وسمك طبقة التلامس وقطر الساق وطول الساق.
وفقاً لمعلومات المنتج الخاصة بشركة INT، قد يتم تقديم عينات. يمكن أن تكون العينات الموجودة في المخزون مجانية، في حين أن العينات التي تتطلب التصنيع قد تنطوي على تكاليف الإنتاج.
يشير INT إلى وقت توصيل الاتصال الكهربائي بحوالي 15-25 يومًا، اعتمادًا على ظروف المواد الخام. يجب تأكيد المهلة الفعلية لكل مشروع بناءً على توفر المواد وكمية الطلب والتخصيص ومتطلبات الإنتاج.
جودة عاليةنقل المسامير الاتصالتلعب دورًا مهمًا في تحقيق التبديل الكهربائي المستقر والموثوقية الميكانيكية وأداء المكونات على المدى الطويل. يمكن أن يؤدي اختيار مادة الاتصال المناسبة والمواد الأساسية والأبعاد والتفاوتات وشريك التصنيع إلى تقليل مخاطر التصميم والإنتاج بشكل كبير. من خلال التصنيع المخصص، ودعم OEM/ODM، والمساعدة في اختيار المواد، والخبرة في إنتاج التلامس الكهربائي، توفر INT خيارًا للشركات التي توفر مكونات تلامس دقيقة للتطبيقات الكهربائية الصناعية. إذا كنت تقوم بتطوير جهاز تحويل جديد أو تبحث عن مورد صيني موثوق به لمسامير التلامس المتحركة المخصصة،اتصل بنالمناقشة الرسومات والمواصفات ومتطلبات العينة واحتياجات الإنتاج.
